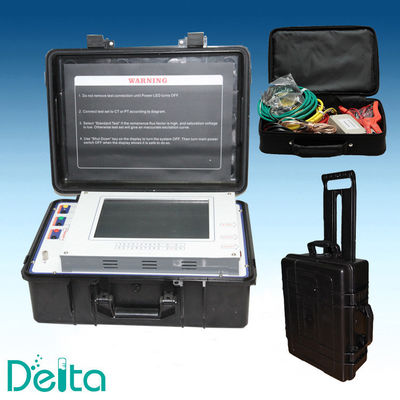

CPT-III 220V - 500kv Güç Akım Trafosu Test Cihazları

  • CPT-III 220V to 500kv Power Current Transformer Testing Equipment
  • CPT-III 220V to 500kv Power Current Transformer Testing Equipment
  • CPT-III 220V to 500kv Power Current Transformer Testing Equipment
  • CPT-III 220V to 500kv Power Current Transformer Testing Equipment
  • CPT-III 220V to 500kv Power Current Transformer Testing Equipment
  • CPT-III 220V to 500kv Power Current Transformer Testing Equipment
Menşe yeri Çin
Marka adı Delta
Sertifika ISO9001
Model numarası CPT-III
Min sipariş miktarı 1 takım Röle Test Cihazı
Fiyat USD1.0
Ambalaj bilgileri Kaplama kutusunda paketlenmiş CPT-III Akım Trafosu Testi
Teslim süresi 10-20 gün
Ödeme koşulları Banka havalesi, Western Union
Yetenek temini Ayda 1000 set

Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.

Whatsapp:0086 18588475571

sohbet: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Ürün Adı CPT-III 220V - 500kv Güç Akım Trafosu Test Cihazları Fonksiyonlar Çeşitli transformatör türlerinin test parametreleri
Açıklama Güç Akım Trafosu Test Cihazları Diz Noktası Gerilimi 40kv
Max. Maks. Test Voltage Test Gerilimi 180V Boyut 485mm×356mm×183mm
Ağırlık <15kg Güç kaynağı AC220V ± %10, 50Hz/60Hz
Garanti Bir yıl Hizmet OEM hizmeti mevcuttur
Mesaj bırakın
Ürün Açıklaması

CPT-III 220V ile 500kv arasında güç akımı transformatörü test ekipmanları

Giriş:

CPT-III Güç Akım Transformörü Test EkipmanıHer türlü akım ve voltaj transformatörünü ölçmek için kullanılır.

CPT-III Güç Akım Transformörü Test EkipmanıTek bir testte nominal yük ve çalışma yükü altında akım transformatörü ve gerilim transformatörünün oran hatalarını ve faz açısı hatalarını hesaplayabilir.

CPT-III Güç Akım Transformörü Test EkipmanıTransformörün nitelikli olup olmadığını belirlemek için seçilen standarda göre test sonuçlarını otomatik olarak değerlendirebilir.

Uygulama:

Akım transformatörü için testler:

  1. Heyecan eğrisi ve parametreler testi
  2. Dönüş oranı testi
  3. oran ve faz hatası testi
  4. Polarite işaretini kontrol et
  5. Sıkıştırma direnci ölçümü
  6. İkincil döngü yükü ölçümü
  7. Koruma CT için hata çizgisi eğrisi testi
  8. Geçici CT parametreleri testi
  9. CT isim plakası tahmin
  10. Doymak histerez döngüsü eğrisinin ölçümü





Voltaj transformatörü için testler:

  1. Dönüş oranı testi
  2. Ratio hatası ve faz açısı hatası testi
  3. Kutupluk testi
  4. İkincil yük testi
  5. Dökme direnci testi



CTPT analizatörü için uygulamalar:

  • CT isim plakası kontrolü
  • CT parametreleri iş yükünü kontrol eder
  • CT geçici parametreleri analizi
  • CT oranı ve faz hatası kalibrasyonu

  • PT rutin testi



Parametreler:

1 Test standartları IEC60044-1, IEC60044-6, GB1208, GB16847, C57.13
2 Güç kaynağı AC220V ± 10%, 50Hz/60Hz ± 10%
3 Güç çıkışı 0.1~180V (AC)
4 Mevcut çıkış 0.001~5A ((RMS)
5 Güç çıkışı 300VA
6 Max. diz voltajı ölçümü 45kv
7 Mevcut ölçüm aralığı 0 ~ 10A (otomatik olarak 0.1/0.4/2/10A aralığını değiştirir)
8 Mevcut ölçüm hatası < ± 0,1% + 0,01% FS
9 Voltaj ölçüm aralığı 0 ~ 200 V (otomatik olarak 1V / 10V / 70V / 200V aralığını değiştirir)
10 Voltaj ölçüm hatası < ±0,1%+0,01%FS
11 Dönüş oranı ölçüm aralığı

1 ~ 35000;

1~2000 hata <0,05%;

2000~5000 hata>0,1%;

5000 ~ 35000 hata < 0,2%
12 Faz ölçümü hata:±2 dakikalık, çözünürlük:0.01 dakikası
13 Bobin direnci ölçümü

Aralık: 0~8kΩ ((Automatik olarak 2ohm / 20ohm / 80ohm / 800ohm / 8ohm aralığında değişir)

Hata < 0.2%RDG+0.02%FS

Maksimum çözünürlük: 0.1mΩ
14 Sıcaklık ölçümü -50~100 derece, hata<3 derece
15 CT İkincil yük

Aralık 0-160 ohm (otomatik olarak 2 ohm/ 20 ohm/ 80 ohm/160 ohm aralığında değişir)

Hata <0,2%RDG+0,02%FS

Maksimum çözünürlük 0.001ohm
16 PT İkincil yük

Aralık 0-80kohm (800ohm / 8kohm / 80kohm'da otomatik olarak değişen aralık)

Hata <0,2%RDG+0,02%FS

Maksimum çözünürlük: 0.1ohm
17 PT oranı ölçümü

Aralık: 1 ~ 35000,

1 ~ 5000 hata < 0.2%

5000 ~ 35000 hata < 0,5%
18 Kaydedilen veri grupları >1000grup
19 Çalışma koşulları Sıcaklık:-10°C-50°C, nem:≤90%
20 Boyut 485 mm × 356 mm × 183 mm
21 Ağırlık < 15 kg

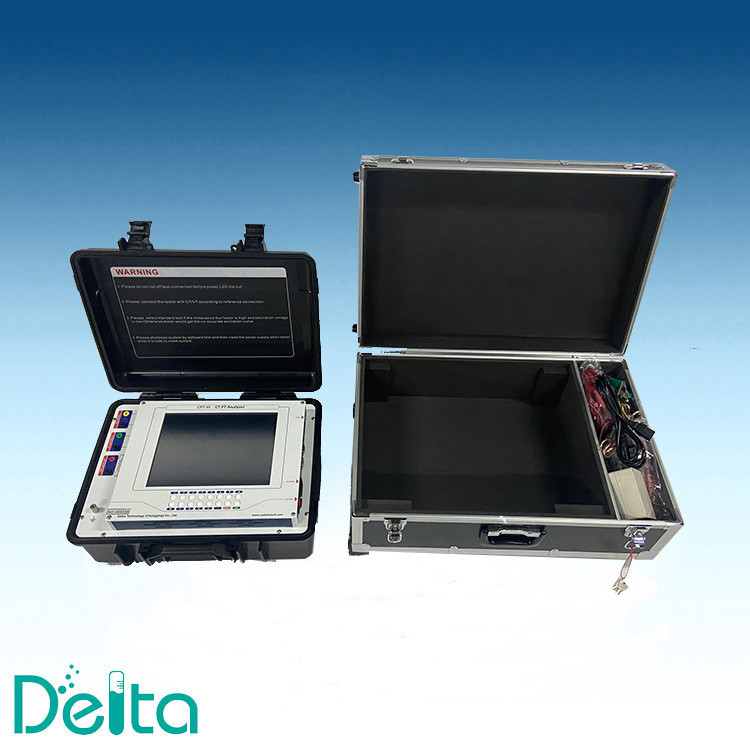

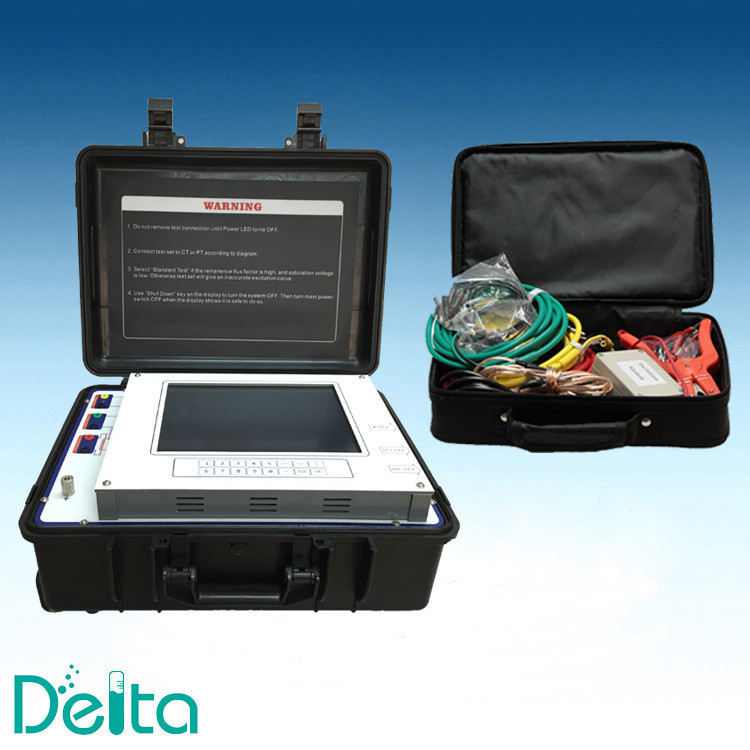

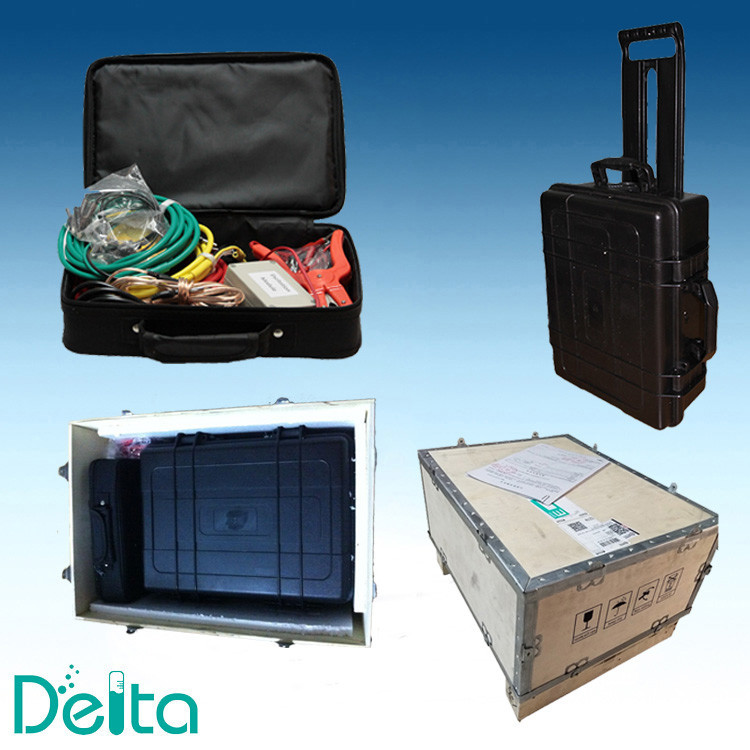

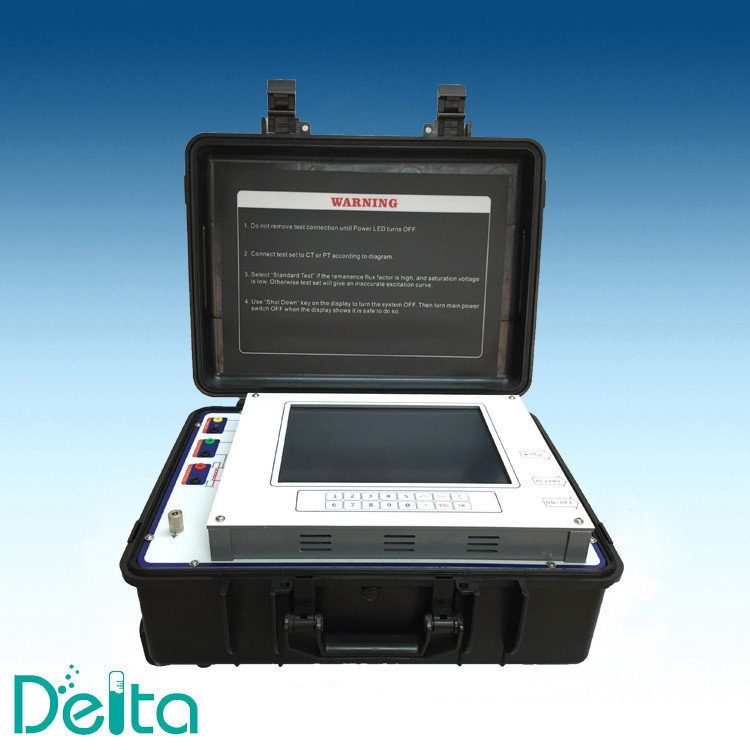

CPT-III 220V ila 500kv Güç Akım Transformörü Test Ekipmanı Gerçek Resim:

CPT-III 220V - 500kv Güç Akım Trafosu Test Cihazları 0

CPT-III 220V - 500kv Güç Akım Trafosu Test Cihazları 1CPT-III 220V - 500kv Güç Akım Trafosu Test Cihazları 2
