Bina malzemesi alev yüzey yayılma testi BS476-7 Test cihazı

Giriş:

• İngiliz inşaat malzemeleri ve yüksek demir alev gerileyici test standardına uygulanabilir, BS 476-7 standartlarına uygun,Ürünlerin yüzey alev yayılımının sınıflandırılmasını belirlemek için kullanılan test yöntemi.

• Bina malzemesi alev yüzey yayılma testi BS476-7 Test cihazıTest yöntemi, radyasyon ısısının kademeli değişimi yoluyla yapılır.Örnekleri ateşlemek için küçük alevleri olan, ve kritik ısı akışının belirlenmesi.

• Bina malzemesi alev yüzey yayılma testi BS476-7 Test cihazı ışınlayıcı panelin alanı 850mm×850mm'dir, test numunesi tutucu, kalibrasyon tahtası ve ısı akışı profilini kalibre edebilen ısı akışı sensörü ile donatılmış su soğutma yöntemini benimser.Laboratuvar alanı için daha yüksek test ekipmanları gereklidir., test cihazını monte etmek için kullanıcının daha fazla güvenlik önlemine sahip olması gerekir.

Standartlar:

BS 476 Bölüm 7

Uygulama Alanı:

• İnşaat malzemeleri;

Özellikleri:

• Bu aygıt, dikey olarak bir çevreye monte edilmiş ve bir çerçeveye dayanmış bir radyasyon panelisinden oluşur.

• Radyasyon paneli gaz-hava karışımı ile kirlenmiş.

• Radyasyon paneli, hava-gaz-hava karışımının verimli yanmasını sağlamak için tasarlanmış, gözenekli ateşe dayanıklı bir yanıcı bloğu için 850 mm kare,çalışma koşullarında panel yüzeyinde alevlenme olmaması.

• Radyasyon paneli ve çevresinin bir çerçeve üzerinde desteklenmesi, panelin merkezinin zemin seviyesinden yaklaşık 1250 ± 100 mm üzerinde olmasıdır.

• Aparatın bir tarafına monte edilmiş bir numune tutucu ve bir pilot alev düzenlemesi.

• Örnek tutucu, su soğutmalı yüz plakaları ile su soğutmalı çelik bir çerçeve içerir.Yüz plakaları, numuneleri üst ve alt kenarlarında ve radyasyon paneline bitişik dikey kenarında 20±2 mm üst üste yatırır..

• Örneği yüz plakalarına sıkıştırmak için yaylı bir sıkıştırma yerleştirilmiştir.

• Örnek sahibi için taşınabilir su kaynağı, örnek sahibi çıkışında maksimum sıcaklığı 35°C'yi geçmez.

• The specimen holder assembly is located at 90±2° to the face of the radiation panel and in such as way that the faces of the top and bottom guides of the specimen holder are in the same plane as the inside face of the surround to the radiation panel.

• Örnek tutucunun yüksekliği, testler arasında radyasyon panelinin yüzünden uzakta yatay olarak salınmasını sağlayacak şekilde bağlantılıdır.Test pozisyonundan bekleme pozisyonuna ve tersine.

• Pilot yakıcı çelik bir tüpten oluşur.

• Radyasyon paneline giden gaz ve hava kaynak hatları akış sayaçları, basınç düzenleyicileri, kontrol valfleri ve güvenlik cihazları içerir.

• Sıcaklık akış ölçer: Aralık: 0 ~ 50 kw/m2; Yüzey emisyoni:ɛ=0.95±0.05.

• Sahip, kalibre edilmiş ısı akış ölçer ve montajı olan sahte kalibrasyon tahtası.

Parametreler:

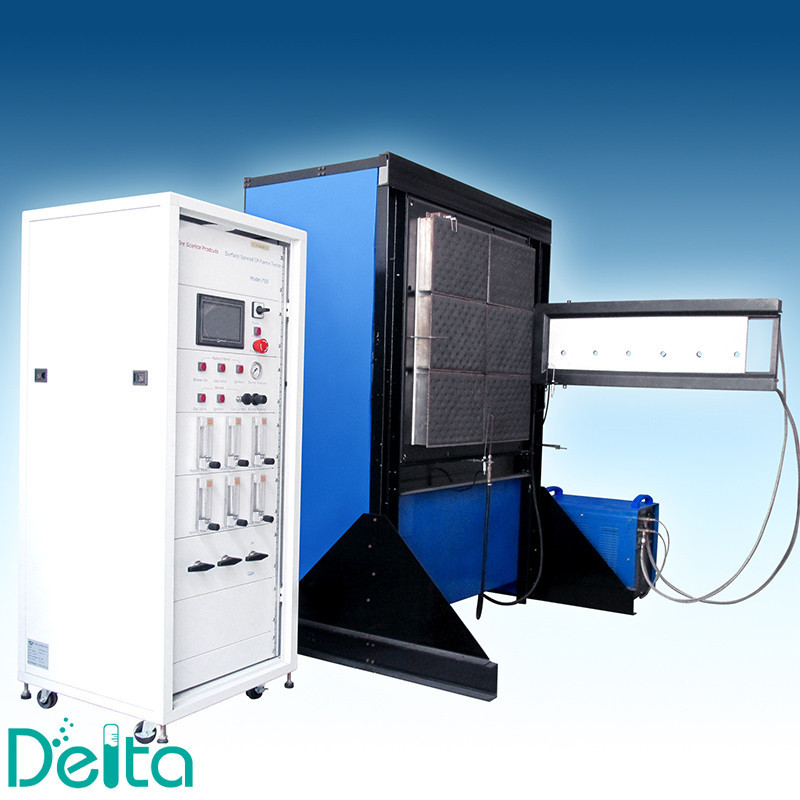

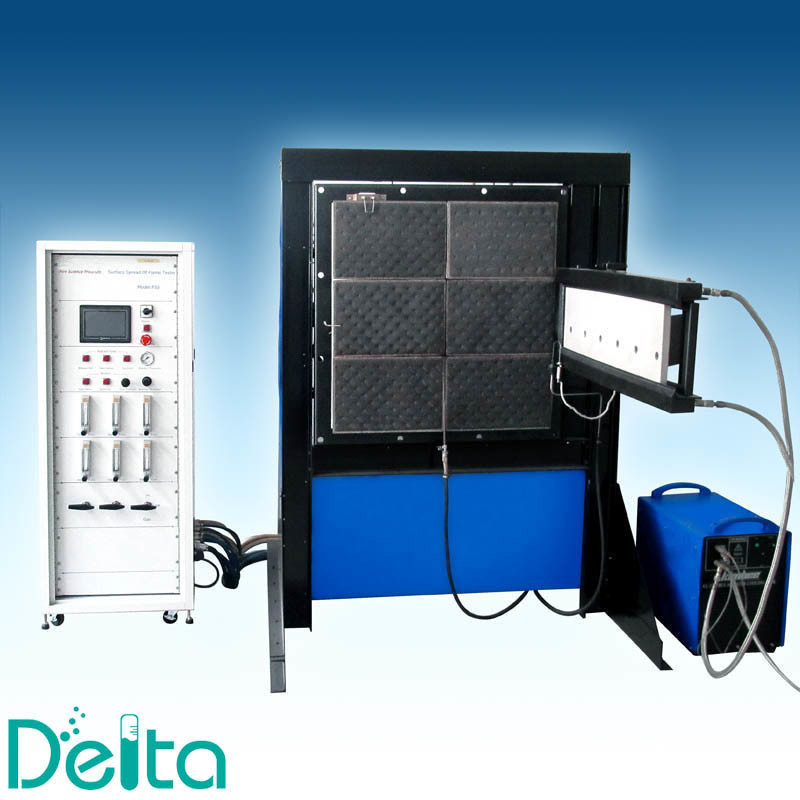

İnşaat malzemesi alev yüzeyinde yayılma testi BS476-7 Test cihazı Gerçek resim:
