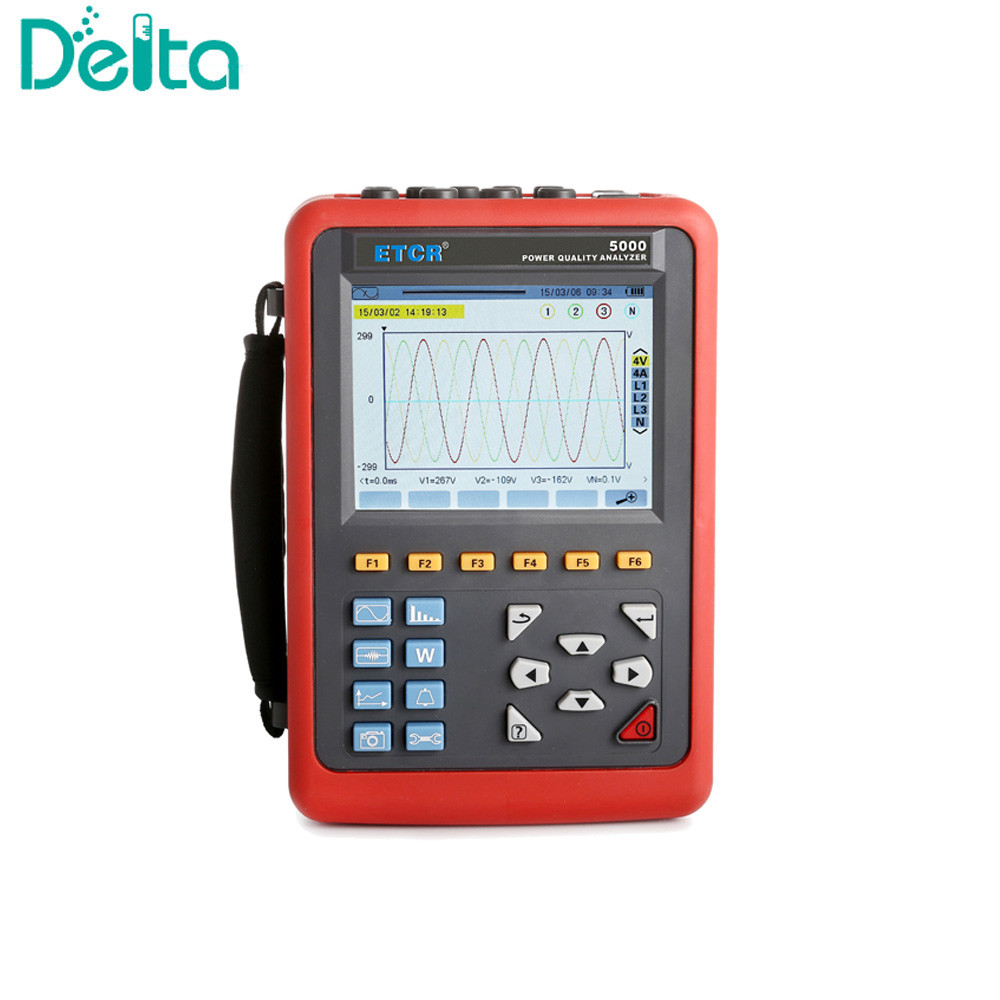

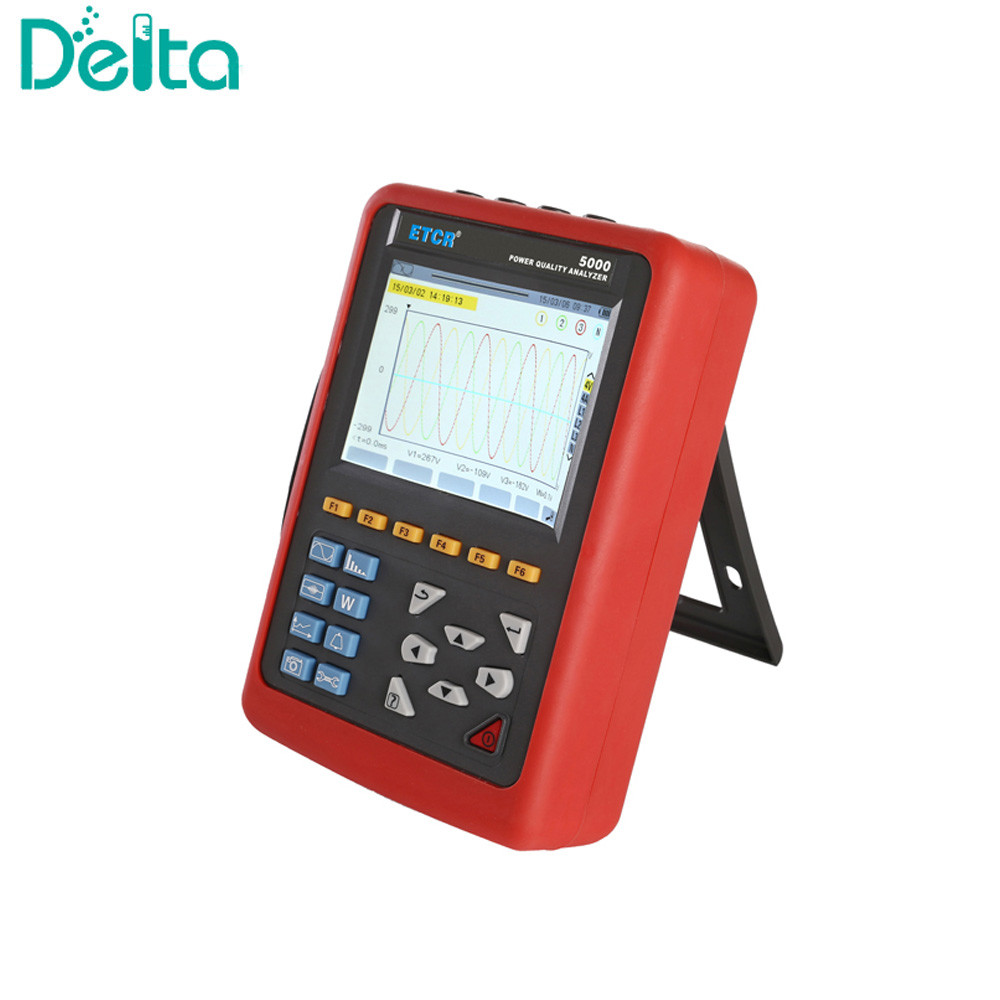

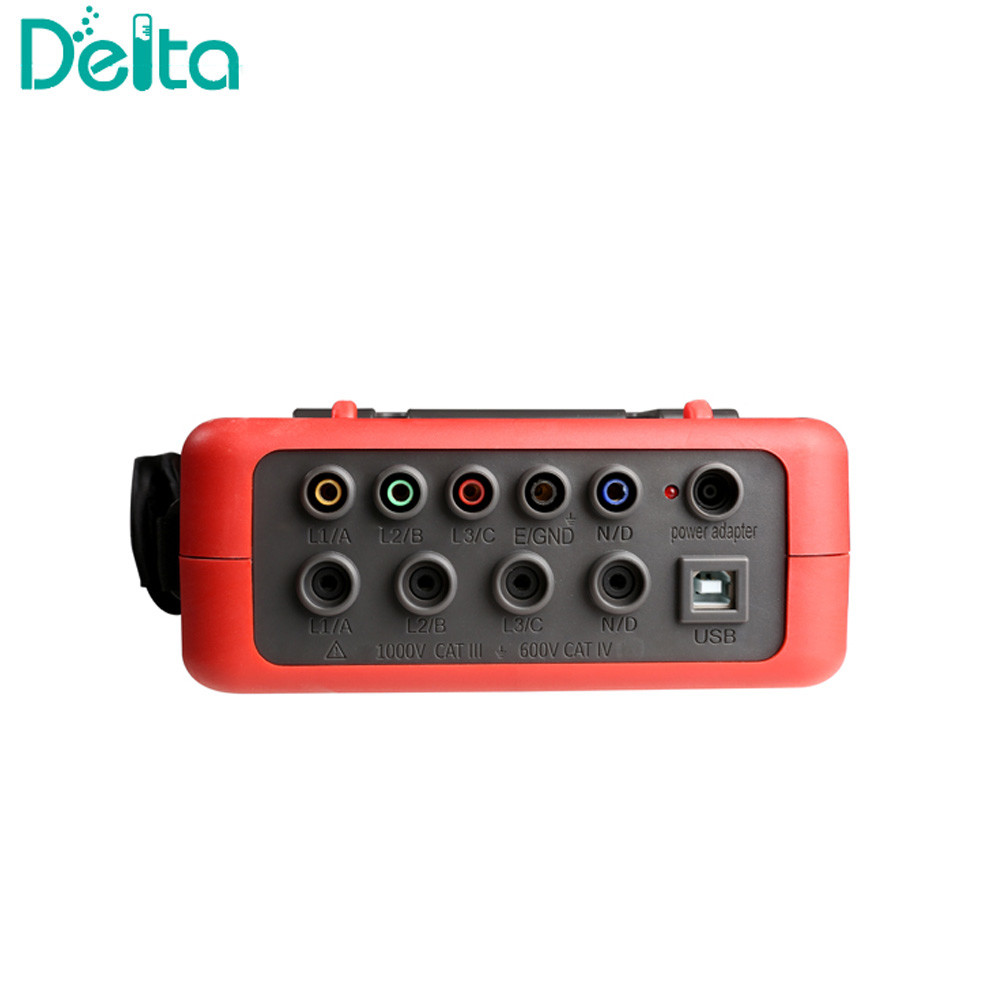

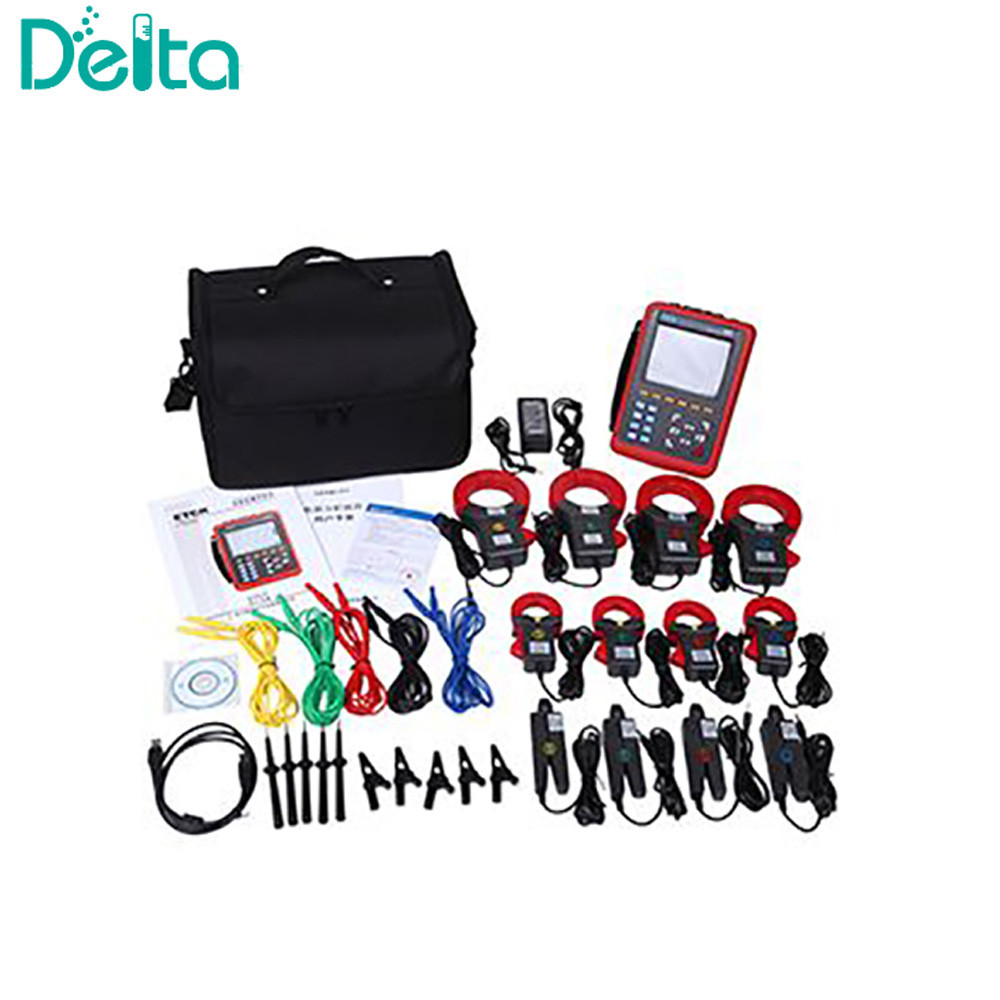

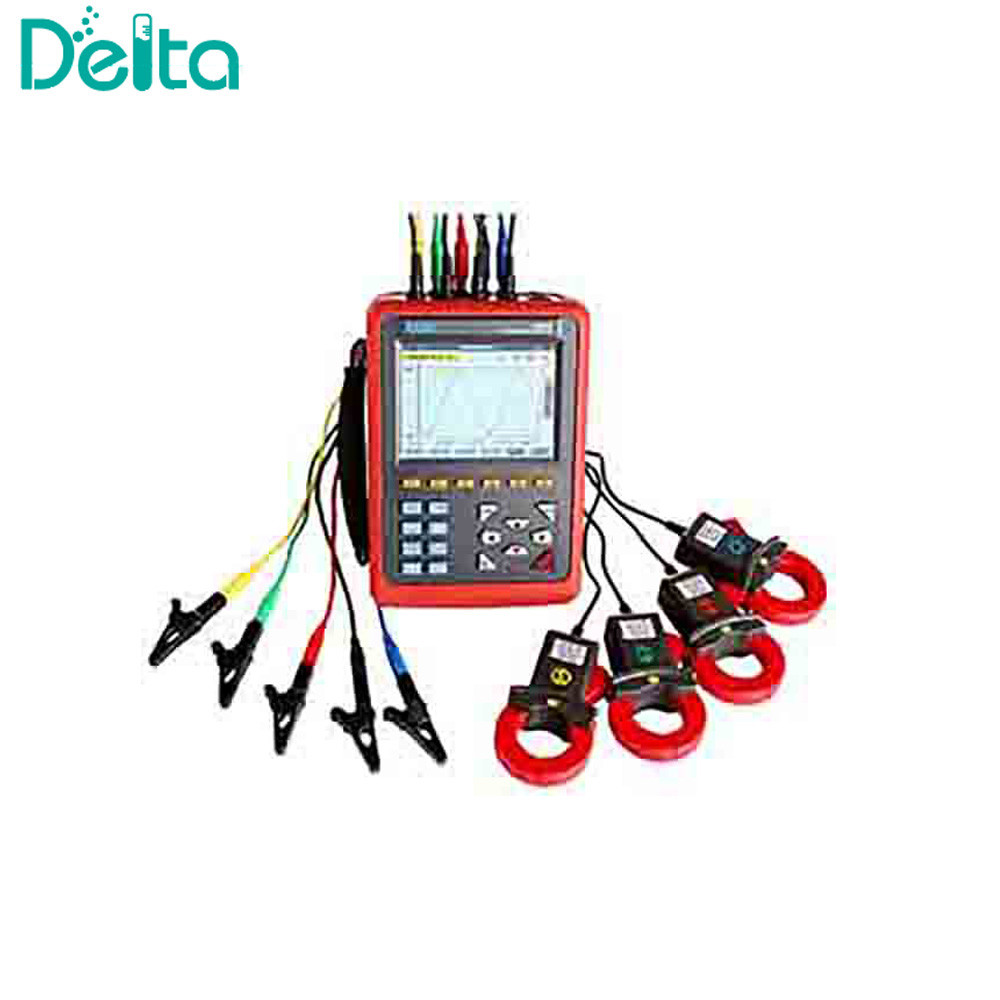

ETCR-5000Üç Fazlı Güç Kalite Analizörü, Güç Kalite Veri KaydediciÖzellikle tüm voltaj, akım, güç, güç, harmonik ve faz elektrik parametrelerinin kapsamlı analizi ve teşhisi için tasarlanmıştır.


Elektrik endüstrisi, petrokimya, metalürji, demiryolları, madencilik işletmeleri, bilimsel araştırma kurumları ve metroloji departmanı için geçerlidir.
ETCR-5000 3 Fazlı Güç Kalite Analizcisi Güç Kalite Veri Kayıtcısıiçin uygundurÜç aşamalı saha testleri, çok fonksiyonel ve akıllı, kısa insan-makine işlevi.

Parametreler:

Etki faktörü	Test öğesi	Temel durum	Çalışma koşulları
Çevre sıcaklığı	Tüm parametreler	(23±2) °C	-10°C~40°C
Nitelikli nem	Tüm parametreler	%40~%60	% 80
Fazdan nötr gerilimi	Tüm parametreler	(100±1%) V	1.0V~ 1000V
Fazdan fazaya gerilim	Gerçek RMS fazdan faz gerilimi	(200±1%) V	1.0V ~ 2000V
Mevcut	Gerçek RMS akımı	(5±1%) A	10mA~ 1000A
Ağ frekansı	Tüm parametreler	50Hz±0,1Hz	40Hz~70Hz
Faz değişimi	Aktif güç ve aktif enerji	Cosφ=1	Cosφ: 0.2 ~ 1.0
	Reaktif güç ve reaktif enerji	Sinφ=1	Sinφ: 0.2 ~ 1.0
Harmonik	Tüm parametreler	< 0,1%	0.0% ~ 100%
Voltaj dengesizliği	Tüm parametreler	% 10	0.0% ~ 100%
Aygıtın çalışma voltajı	Tüm parametreler	DC9.8V±0.1V	DC9.5V~10.5V
Dış elektrik alanı, manyetik alan	Tüm parametreler	Kaçınılmalıdır.
Test pozisyonu	Akım ile ilgili ölçülen parametreler	Sıkıştırmanın ortasındaki kablo test edildi.

Güç kaynağı	9.6V şarj edilebilir lityum iyonlu batarya paketi, yedek şarj cihazı.
Pil göstergesi	Akü sembolü, boşaltma enerjisini gösterir.
Güç tüketimi	Normal test akım tüketimi 490 mA, 8 saat boyunca sürekli çalışmak.
Görüntüleme modu	LCD renkli ekran, 640 nokta*480 nokta, 5.6 inç, ekran alanı: 116mm*88mm.
Klemenin boyutu	008 küçük keskin akım klemesi: 7.5mm*13mm; 040 daire akım kilidi: 35mm*40mm; 068 daire akım klem: 68mm*68mm;
Araç boyutları	L*W*H: 240mm*170mm*68mm.
Kanal sayısı	4U/4I.
Fazdan fazaya gerilim	1.0V~2000V.
Fazdan nötr gerilimi	1.0V~1000V.
Mevcut	008 akım sıkıştırma: 10mA ~ 10.0A; 040 akım kilidi: 0.10A~100A; 068 akım kilidi: 1.0A~1000A; İsteğe bağlı akım transformatörü: enstrüman giriş akımı 1mA ~ 500mA.
Sıklık	40Hz ~ 70Hz.
Elektrik parametreleri	W, VA, Var, PF, DPF, cosφ, tanφ.
Enerji parametreleri	Varh, Vah.
Harmonik	Sipariş 0-50.
Toplam Harmonik Bozulma	Her aşamada 0-50.
Uzman kip	- Evet. - Evet.
Geçici kayıt sayısı	150 set.
Voltaj yanıp sönen	- Evet. - Evet.
Başlangıç Mevcut Modu	Evet, 100 saniye.
3 faz dengesizlik	- Evet. - Evet.
Kayıt	300 gün ((aynı anda 20 parametre kaydedilir, her 5 saniyede bir nokta kaydedilir).
Min/Max kaydedilen değer	Bir süre boyunca maksimum ve minimum değerlerin ölçümü.
Alarm	40 farklı parametreler, 12.800 alarm defteri.
Zirve	- Evet. - Evet.
Fasor diyagramı gösterimi	Otomatik olarak.
Anlık görüntü kapasitesi	60.
Menü dili	İngilizce/Çin.
İletişim	USB.
Otomatik kapatma	Bir alarm kampanyası başlatıldığında veya geçici bir arama, bir baskın akımı yakalama veya bir eğilim kaydı bekliyor veya devam ediyorsa, cihaz otomatik olarak kapatılmaz.
	Diğer test modunda, tuş basılmadan 15 dakika, 1 dakikadan sonra otomatik kapatma.
Arka ışık fonksiyonu	Evet, geceleri ve karanlık yerlerde kullanılabilir.
Ağırlık	Ev sahibi: 1,6 kg (batarya ile).
	008 küçük keskin akım klemesi: 170g*4;
	040 daire akım kilidi: 190g*4;
	068 daire akım kilidi: 510g*4;
	Test kabloları ve güç adaptörü: 900 g;
	Toplam ağırlık: yaklaşık 10.5kg (paket ile birlikte).
Voltaj testi kablosunun uzunluğu	3 metre.
Akım sensörü kablosunun uzunluğu	2 metre.
Çalışma sıcaklığı ve nem	-10°C~40°C; Rh %80'in altında.
Depolama ortamı	-10°C~60°C; %70 Rh altında.
Giriş impedansı	Test voltajının giriş impedansı: 1MΩ.
Voltajı kaldırın	3700V/50Hz sinüzoidal AC voltajına 1 dakika boyunca enstrüman kablosu ve kabuğu arasında dayanır.
İzolasyon	Enstrüman kabloları ve kablosu arasında ≥10MΩ.
Yapı	Çift yalıtım, titreşimden korunmuş yalıtım kılıfı.
Güvenli kurallar	IEC 61010 1000V CAT III / 600V CAT IV, IEC 61010-031, IEC 61326, Kirlilik derecesi: 2.
Paketin Boyutu	400*270*270 mm) (L*W*H)
Ağırlık	8kg

İşlevleri:
Dalga biçimi gerçek zamanlı görüntüleme (4 kanal gerilim/4 kanal akım).
Voltaj ve akımların gerçek RMS değerleri.
Voltajların DC bileşenleri.
En yüksek akım ve voltaj değerleri.
Yarım döngü RMS akım ve gerilim değerlerinin asgari ve maksimum değerleri.
Fazor diyagramı gösterimi.
Her bir harmonik ölçümü 50. sıraya kadar.
Çubuk çizelgeleri, her fazın akım ve voltajın harmonik oranlarını gösterir.
Toplam Harmonik Distorsiyon (THD).
Etkin, reaktif, görünen güç, faz ve toplam olarak.
Etkin, reaktif, görünen enerji, faz ve toplam olarak.
Transformer K faktörü.
Güç faktörleri (PF) ve yer değiştirme faktörleri (DPF veya COSΦ).
Kısa süreli voltaj yanıp sönen (PST).
Üç fazlı dengesizlik (akım ve voltaj).
