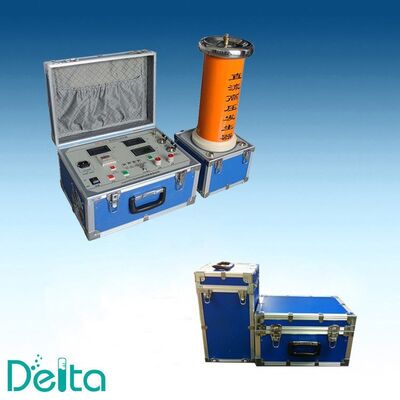

ZGF-400kV/3mA DC Yüksek Gerilim Test Seti , saha ve laboratuvar ortamında 110kV ve 220kV sınıfı güç kabloları, çinko oksit aşırı gerilim koruyucuları, izolatörler, transformatörler ve anahtarlama ekipmanlarının test edilmesi için tasarlanmış seri uyartımlı, yağ yalıtımlı bir DC yüksek gerilim jeneratörüdür. MOA (metal oksit aşırı gerilim koruyucusu) kaçak akım testi için 0.75 U1mA otomatik referans gerilim ölçüm fonksiyonu ile 3mA nominal akımda sürekli ayarlanabilir 0-400kV DC çıkış sağlar.

Uygulama

DC dayanım gerilimi testi, yağlı kabloların, AC testinin mümkün olmadığı eski XLPE kabloların yalıtım durumunu değerlendirmek ve çinko oksit aşırı gerilim koruyucularının 1mA referans gerilimini (U1mA) ve 0.75 U1mA kaçak akımını ölçmek için en pratik yöntem olmaya devam etmektedir. 400kV/3mA derecesi, 220kV aşırı gerilim koruyucuları ve 110kV kablo sistemlerini rahat bir payla kapsamaktadır, hafif modüler yapısı ise ünitenin iki teknisyen tarafından trafo merkezlerine ve kablo hendeklerine taşınmasına olanak tanır.

Ana Özellikler

• 0 ila 400kV DC arasında sürekli ayarlanabilir çıkış, nominal akım 3mA
• Otomatik MOA testi: U1mA ve 0.75 U1mA kaçak akımını ölçer, oranı hesaplar ve sonucu yazdırır
• Kapasitif yük altında yüksek kararlılık; nominal çıkışta %0.5'ten daha iyi dalgalanma faktörü
• Aşırı gerilim, aşırı akım ve sıfır başlatma koruması otomatik açma ile
• Çince/İngilizce menü, gerçek zamanlı gerilim ve akım eğrileri ile büyük LCD ekran
• Aşırı gerilim koruyucusu testi için entegre 0.75 U1mA tek tuşla çalışma
• Hava soğutmalı veya yağ soğutmalı transformatör seçeneği ile yağ yalıtımlı yüksek gerilim tankı
• Taşınabilir modüler tasarım: HV tankı, kontrol ünitesi ve bağlantı kabloları ayrı kutularda

Teknik Özellikler

Standart Aksesuarlar

• HV çıkış izolatörlü yağ dolgulu HV jeneratör tankı
• LCD ekranlı ve yazıcılı dijital kontrol ünitesi
• 400kV dereceli deşarj çubuğu
• Mikroampermetre ve korumalı ölçüm kablosu
• Topraklama kabloları ve topraklama çubuğu
• Yedek contalar ve yağ doldurma hunisi
• İngilizce kullanım ve bakım kılavuzu
• Fabrika test raporu ve kalibrasyon sertifikası

Test Standartları

Set, IEC 60060-1 (yüksek gerilim test teknikleri), IEC 60076-3 (güç transformatörü yalıtım seviyeleri) ve DL/T 596 (güç ekipmanlarının önleyici testleri) uyarınca testleri desteklemek üzere tasarlanmıştır. Çinko oksit aşırı gerilim koruyucusu testi için U1mA ve 0.75 U1mA prosedürü IEC 60099-5 ve GB 11032'yi takip eder.

Neden bu seti seçmelisiniz

Her ünite teslimattan önce monte edilir, yağ doldurulur ve nominal gerilimde 1 saat çalıştırılır, test dalga formu ve kaçak akımı fabrika raporunda kaydedilir. Kontrol ünitesi, aynı yerdeki aşırı gerilim koruyucusu kaçak akımının periyodik karşılaştırılması için uygun olan son 50 test kaydını saklar. 220V/50Hz ve 110V/60Hz giriş versiyonları tedarik ediyoruz ve talep üzerine pozitif polarite çıkışı sağlayabiliriz.

SSS

S: Set 220kV kabloları test edebilir mi?
C: Evet. 400kV DC, 220kV sınıfı kablolar için DC dayanım test gerilimini payla kapsar. Çok uzun kablo hatları için şarj akımı 3mA derecesine karşı kontrol edilmelidir ve gerekirse 5mA model teklif edebiliriz.

S: Bir deşarj çubuğu dahil mi?
C: Evet, standart tedarik kapsamına toprak kablolu 400kV dereceli bir deşarj çubuğu dahildir.

S: Garanti nedir?
C: Tam set için bir yıl garanti, on yıl boyunca ömür boyu teknik danışmanlık ve yedek parça tedariki.
